שלבים לינאריים עמידים בפני לחות

Moisture Resistance Linear Stages, also known as moisture-proof linear modules, is a linear motion device designed for humid environments. Its core function is to resist the erosion of water vapor, condensed water, and high humidity environments through material selection and structural design, while maintaining high-precision linear motion capabilities. The focus of its protection is to prevent component rust, electrical short circuits, or reduced transmission accuracy caused by moisture infiltration. Moisture Resistance Linear Stages are suitable for scenarios with high humidity but no direct liquid impact (such as environments with relative humidity>85%), ורמת ההגנה בדרך כלל מגיעה ל- IP64 (מים נגד התזה) ומעלה, עם אבק כפול ועמידות בפני לחות.

Tגרעין אקני של שלבים לינאריים עמידות בפני לחות הוא ההשפעה הסינרגיסטית של חסימת נתיב חדירת הלחות ושיפור עמידות הקורוזיה של רכיבים:

1). מנגנון הגנת איטום:

מלאו את מפרקי הקליפה ברצועות איטום אלסטיות (כמו גומי EPDM) ליצירת המחסום הפיזי הראשון, ומונעים את כניסת הלחות למודול דרך הפערים. אימוץ תכנון שסתום נשימה לאיזון לחץ אוויר פנימי וחיצוני, הימנעות מעיבוי הנגרם כתוצאה משינויי טמפרטורה (כמו "עיבוי" הנגרם כתוצאה מהבדלי טמפרטורה), ומניעת נשאב לחות חיצונית עם זרימת האוויר.

2). מאפייני עמידות בפני לחות של חומרים:

רכיבי ההולכה (כגון ברגי כדור ומסילות מדריך) עשויים מפלדת אל חלד (כגון 304/316L) או סגסוגת זרחן ניקל על פני השטח כדי להפחית את קצב הקורוזיה של אדי המים על המתכת. החגורה הסינכרונית עשויה מים - חומר פוליאוריטן עמיד כדי למנוע את ההתקשות או השבירת החגורה בגלל סביבה לחה ארוכה {}}.

3). לחות חשמל - עיצוב הוכחה:

ממשק המנוע והקידוד מצויד במחברים אטומים למים (כגון תקעי תעופה M12), ולוח המעגל הפנימי מרוסס בשלושה צבעים אנטי (לחות {}}} הוכחה, אנטי עובש, תרסיס נגד מלח) כדי למנוע גרימת לחות מעגלים קצרים.

שלבים לינאריים עמידות בפני לחות מורכבים משלושה מודולי ליבה:

1). מעטפת הוכחת לחות:

חומר: סגסוגת אלומיניום (Anodized פני השטח) או נירוסטה, הקליפה מאמצת תהליך יציקה משולב חלק משולב - ללא מסמרות כדי להפחית פערים חשופים;

עיצוב איטום: הקצה מצויד בחריצי איטום בצורת U -, משובצים ברצועות איטום גומי בהתאמה אישית, וחלקי מפתח (כגון יציאות יציאה) משתמשים בראשי בלוטות אטומות למים.

2). מערכת הילוכים:

סוג בורג הכדור: בורג נירוסטה עם עצמי - סיכה מיסבים אטומים, אגוז עם - בשפת אבק כדי למנוע את כניסת הלחות למירוץ;

סוג חגורה סינכרוני: הגלגלת מטופלת באנודיזציה קשה של סגסוגת אלומיניום, והחגורה הסינכרונית משובצת בשכבת חיזוק סיבי זכוכית כדי לשפר את עמידות המתיחה וההידרוליזה שלה.

3). רכיבי מגן עזר:

מודול ספיגת לחות: המותקן באופן פנימי בכרטיס מחוון סיליקון או מחוון לחות, אמיתי - ספיגת זמן של אדי מים ואזהרה;

מבנה הסחה: חורי ניקוז מתוכננים בתחתית הקליפה כדי להנחות את פריקת נוזלים המסתננים בטעות ולהימנע מהצטברות מים.

מודולים לינאריים של הוכחת לחות משיגים איזון בין ביצועי מגן לעלות בתרחישים רגישים של לחות באמצעות האסטרטגיה של "הגנה מדויקת+שדרוג חומרים", המתאים במיוחד לציוד אוטומציה שצריך לחשוף לאוויר לח זמן רב אך אינו צריך לבוא במגע עם מים נוזליים.

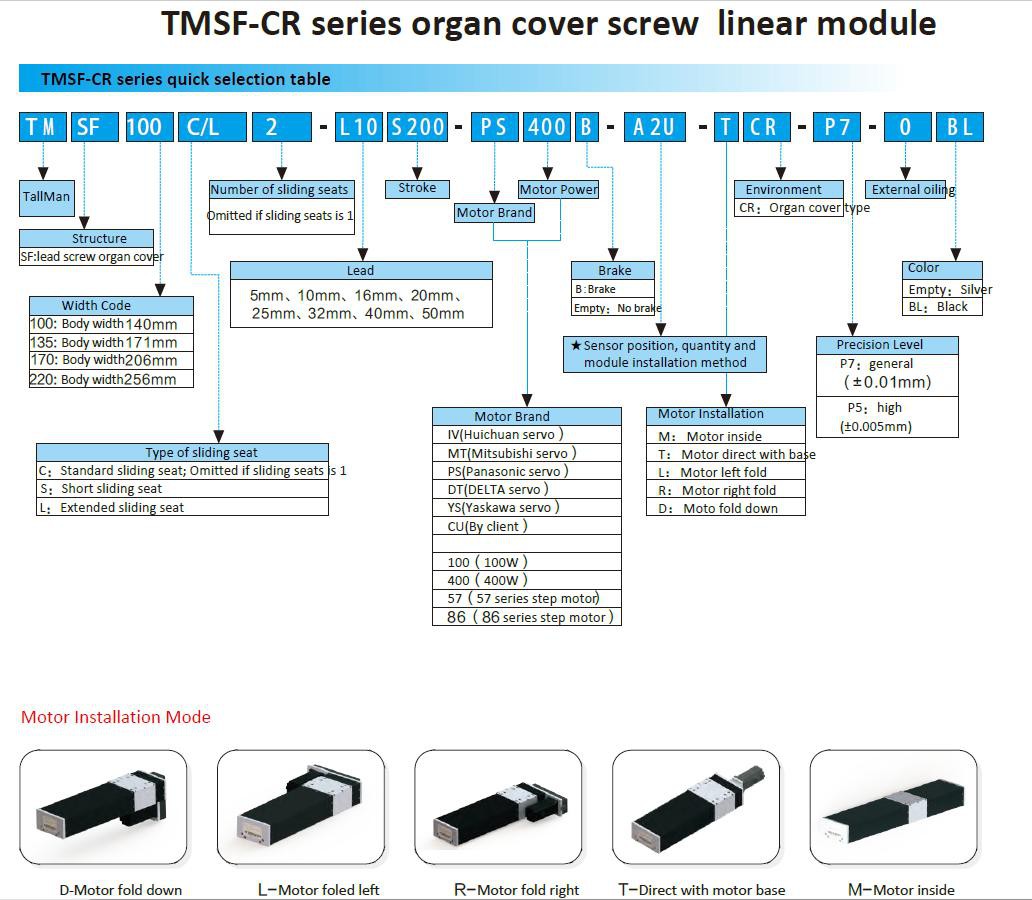

כאן, אנו מציגים כונן בורג IP65 מודולים לינאריים אטומים למים, TMSF220, עם נתונים כדלקמן:
אתם מוזמנים לצפות בפרויקטים נוספים או לבקר בגלריית הווידיאו שלנו על ידי YouTube: https://www.youtube.com/@tallmanrobotics

תרחישי יישומיםשֶׁלשלבים לינאריים עמידות בפני לחות

1). תעשיית מזון ותרופות:

בתהליך העברת הבצק של ציוד אפייה, שלבים לינאריים עמידות בפני לחות יכולים לעמוד בפני קורוזיה של רכיבי ההולכה הנגרמים על ידי סביבת הקיטור, ולהבטיח את דיוק החיתוך הכמותי של הבצק (שגיאה<1%);

בקו המילוי של בקבוקי הפניצילין של סדנת התרופות, המודול מניע את ראש המילוי כדי להרים ולחתוך כדי למנוע את החלידה של הבורג בגלל אוויר לח וחם, ועומד בסטנדרטים של ניקיון GMP.

2). ייצור אלקטרוני ומוליכים למחצה:

מכשיר הטיפול במצע הזכוכית של קו הייצור של לוח LCD פועל ביציבות בחדר נקי לחות גבוה (לחות 60% -70%) כדי להימנע מהשפעת הלחות על דיוק מיקום הדיוק (± 0.02 מ"מ);

פלטפורמת מכונת הלחמה לציוד אריזת מוליכים למחצה מונעת את קורוזיה של מעקה המדריך על ידי אדי מים חומציים שנוצרו על ידי התנודתיות של שטף במהלך תהליך האריזה.

3). חקלאות וניטור סביבתי:

מערכת השמש האוטומטית של החממה מונעת על ידי מודולים להזיז את רשת השמש, שיכולה לעמוד בלחות גבוהה (מעל 90%) ושחיקת ערפל של חומרי הדברה, ויש לה חיי שירות של יותר מחמש שנים;

מכשיר ההרמה של קופסאות הלובר של התחנה המטאורולוגית שומר על תנועה יציבה באקלים החוף הלח, ומבטיח כיול מדויק של חיישני התרמית והלחות.

4). ציוד רפואי:

קו ניקוי הציוד במרכז אספקת החיטוי נשלט על ידי סלי מודול כדי להתנגד לאדים בטמפרטורה גבוהה (מעל 80 מעלות) וערפל של חומר ניקוי, ומפחית את תדירות התחזוקה;

פלטפורמת מיון הדגימה של ציוד אוטומציה של מעבדה מונעת מי עיבוי שנוצרים בסביבה הקירור של דגימות ביולוגיות מלהשפיע על יציבות ההולכה.
